Pultrusione
La pultrusione dei profili Saimex
Ingegneria e produzione di profili compositi in PRFV
La pultrusione è un processo industriale, a ciclo continuo, per la produzione di profili in materiale composito rinforzati con fibre di vetro o di carbonio a sezione costante. A differenza dell’estrusione della plastica, che avviene per spinta, la pultrusione avviene per trazione.
In Saimex questa tecnologia è applicata, da oltre 20 anni, come processo ingegneristico: grazie alla combinazione precisa di fibre di rinforzo (vetro, carbonio) e matrici resinose, progettiamo e produciamo profili strutturali che offrono prestazioni competitive con acciaio e alluminio, con leggerezza, inerzia chimica e isolamento termico.
I vantaggi tecnici dei profili pultrusi in PRFV
La scelta del PRFV, Polimero Rinforzato con Fibra di Vetro, rispetto ai materiali metallici risponde a precise esigenze di ottimizzazione statica, termica e di durabilità. Ecco le proprietà che caratterizzano il pultruso.
Flessibilità progettuale e di personalizzazione
Elevata resistenza meccanica
Leggerezza strutturale
Resistenza agli shock termici
Eccellente isolamento termico
Facilità di posa e installazione
Eccelente Isolamento elettrico
Resistenza alla corrosione
Compatibilità con altri materiali
Riduzione dei costi di manutenzione
Elevata resistenza a trazione
Amagneticità e radiotrasparenza
Assenza di dilatazione termica
Idrofugo
Parlaci del tuo progetto
Ti garantiamo supporto nella selezione e progettazione del materiale composito più adatto.
Ingegneria e calcolo strutturale
Il PRFV è un materiale anisotropo, in cui le caratteristiche meccaniche variano in base alla direzione delle fibre, la progettazione richiede competenze specifiche. Per questo Saimex si avvale di un team tecnico, specializzato in ingegneria civile, dedicato alla realizzazione di strutture pultruse. La pultrusione consente di ingegnerizzare non solo la forma, ma la struttura stessa del materiale.
Analisi FEM e calcolo
Supportiamo ingegneri strutturisti nel dimensionamento dei profili, fornendo dati su deformazione, carico di punta e frequenze proprie.
Progettazione del laminato
Definiamo il quantitativo di fibre e il tipo di rinforzo in base ai carichi che il profilo dovrà sopportare, nel rispetto delle normative di riferimento.
Compliance normativa
Progettiamo seguendo le linee guida CNR-DT 205/2007 e le normative europee EN 13706.
Certificazioni e riconoscimenti Saimex
Le certificazioni di processo e i riconoscimenti di prodotto documentano la conformità agli standard internazionali e il livello qualitativo costante della nostra produzione.
Linea FIBRA®, Evoluzione Estetica per Serramenti e Architettura
Saimex ha sviluppato e ingegnerizzato nel 2019 FIBRA®, una linea di profili pultrusi PRFV, nata da un processo di pultrusione ingegnerizzato per garantire una finitura superficiale superiore pronta per l'installazione a vista. Questa gamma rappresenta la sintesi perfetta tra la resistenza strutturale della vetroresina e le esigenze di design dell'architettura contemporanea: profili personalizzabili, termicamente isolanti e dall'estetica raffinata, sviluppati su misura per integrarsi in sistemi finestra, facciate continue e strutture di pregio dove il dettaglio fa la differenza. Per questi due settori siamo in grado di garantire, grazie a un impianto interno di verniciatura robotizzato a 5 assi, la verniciatura su vetroresina.
Tabella comparativa: PRFV vs materiali tradizionali
| Proprietà | Pultruso | Acciaio | Alluminio | PVC | Unità |
|---|---|---|---|---|---|
| Densità | 1,8 | 7,8 | 2,8 | 1,4 | g/cm³ |
| Resistenza a trazione | 350-400 | 370-500 | 200-400 | 40-60 | MPa |
| Allungamento a trazione | 1,5-2,0 | 13-35 | 5-35 | 10-80 | % |
| Resistenza alla flessione | 400-450 | 330-500 | 200-400 | 70-100 | MPa |
| Modulo elastico | 25-30 | 210 | 70 | 2,8-3,3 | MPa x 10³ |
| Resistenza all'urto | 200 | 400 | 200 | 85-95 | MPa/m² |
| Conducibilità termica | 0,25 | 100-230 | 100-230 | 0,15-0,25 | W/m °C |
| Coeff. di espansione | 5-20x10⁶ | 10-14x10⁶ | 20-25x10⁶ | 50-100x10⁶ | M/m °C |
| Capacità dielettrica | 5-15 | - | - | 40-50 | KV/mm |
| Resistività volumica | 10¹⁰-10¹⁴ | 0,2-0,8 | 0,028 | >10¹⁶ | ωcm |

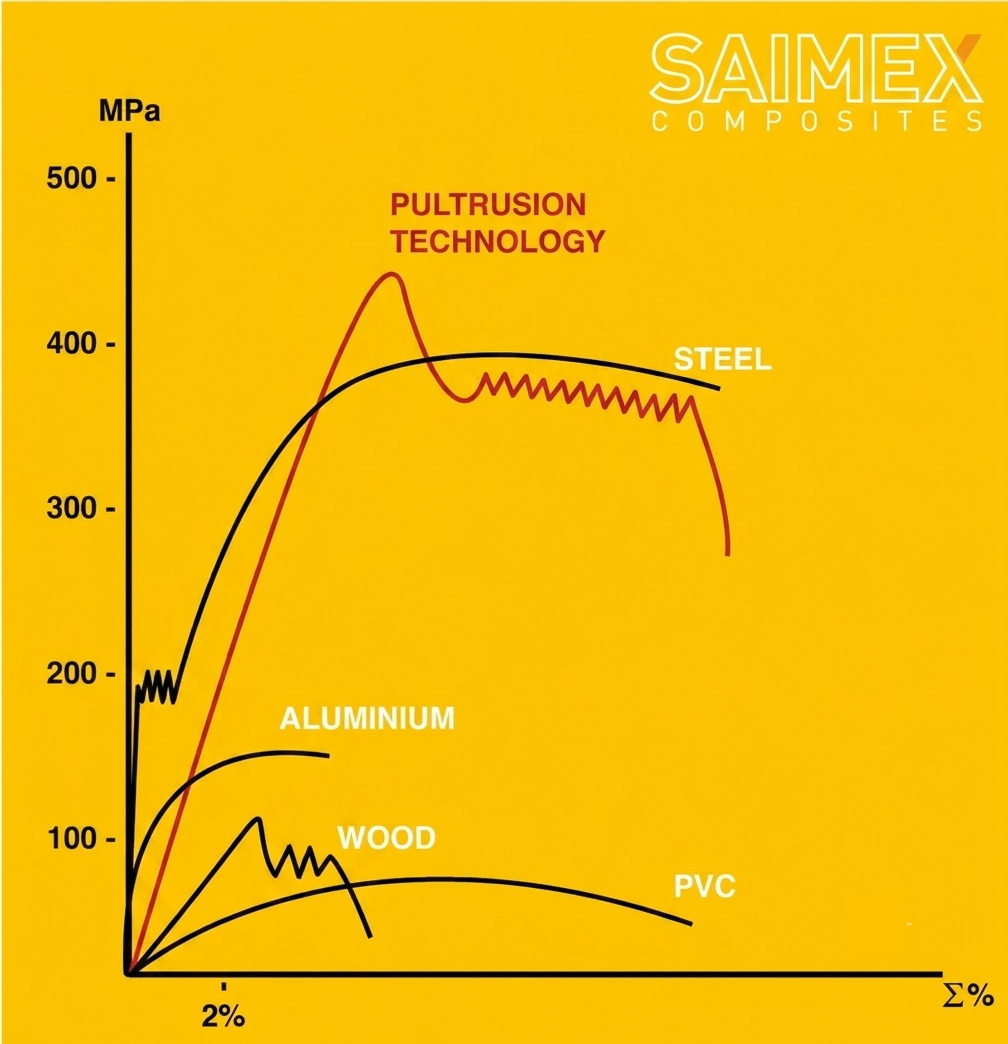

Diagramma di sforzo
PRFV strutturale: normativa per progettare i profili pultrusi
Il documento per la progettazione di strutture con profili pultrusi in vetroresina PRFV è il CNR-DT 205/2007 "istruzioni per la progettazione, l'esecuzione e il controllo di strutture realizzate con profili pultrusi di materiale composito fibrorinforzato", pubblicato dal Consiglio Nazionale delle Ricerche.
Personalizzazione progettuale Saimex
Saimex dispone di un catalogo di profili standard, ma la produzione a disegno è la nostra specializzazione principale. Realizziamo matrici su disegno per:
Produttori di sistemi per serramenti
Profili sagomati per serramenti, soglie per alzanti scorrevoli e soglie ribassate a doppia battuta.
Architetti e produttori di facciate
Profili a disegno complesso per sottostrutture, facciate ventilate e sistemi frangisole.
Ingegneri strutturisti e general contractor
Profili certificati per ponti, passerelle, palancole e opere di contenimento, con supporto al calcolo FEM e alla documentazione per capitolato.
Produttori di arredo urbano
Profili per pali di illuminazione, pensiline, panchine e strutture outdoor a zero manutenzione.
Allestitori e produttori di mezzi di trasporto
Componenti strutturali per autobus, treni e mezzi refrigerati.
Ferroviario
Componenti integrati con funzioni specifiche su capitolato per applicazioni dielettriche.
I prodotti pultrusi Saimex più richiesti
Profili pultrusi a disegno
Grigliati in vetroresina
Profili per serramenti e soglie
Canalina passacavi in vetroresina
Domande tecniche frequenti sulla pultrusione
Il documento tecnico di riferimento è il CNR-DT 205/2007 che fornisce istruzioni per la progettazione, l'esecuzione e il controllo di strutture realizzate con profili pultrusi in materiale composito fibrorinforzato.
Essendo materiali termoindurenti, i pultrusi non possono essere saldati. Si collegano con piastre e bulloni oppure si incollano.
Le unioni miste hanno due normative di riferimento: le verifiche lato PRFV si conducono secondo il CNR-DT 205/2007, mentre le verifiche lato acciaio si basano sull'Eurocodice 3 e sulle NTC 2018. La coerenza tra i due sistemi è responsabilità del progettista, con attenzione particolare alla definizione delle rigidezze ai nodi e alla distribuzione dei carichi.
Teoricamente infinita, poiché il processo è continuo. Il limite è solo il trasporto. In Saimex abbiamo prodotto profili di 6, 10 metri o lunghezze su misura per ottimizzare il cantiere e ridurre gli sfridi.
Sì e fornire finiture materiche di pregio. La tecnologia di pultrusione di Saimex permette la pigmentazione in massa e il colore è parte integrante del materiale. Per esigenze estetiche particolari (es. colori RAL specifici o effetti metallizzati), i profili possono essere personalizzati con il nostro supporto tecnico.
Il materiale composito è intrinsecamente immune ai processi ossidativi. A differenza dei metalli, non subisce corrosione galvanica, pitting o stress fessurazione per corrosione, anche in ambienti salini, acidi o alcalini. Questo elimina la necessità di trattamenti superficiali (zincatura, verniciatura) e azzera i costi di manutenzione (OPEX).
Con un coefficiente di conducibilità termica quasi nulla rispetto ad acciaio e alluminio, il profilo pultruso agisce come un isolante naturale. Questa proprietà è critica per l'eliminazione dei ponti termici lineari nell'involucro edilizio e per la prevenzione della condensa superficiale.
Il PRFV possiede un'elevata rigidità dielettrica ed è amagnetico. È la scelta obbligata per applicazioni in presenza di alte tensioni (sottostazioni elettriche), correnti vaganti (ferroviario) o dove è richiesta la trasparenza alle onde elettromagnetiche (radar, telecomunicazioni 5G), evitando l'effetto "Gabbia di Faraday".
Grazie alla natura termoindurente della matrice, i profili pultrusi mostrano una resistenza allo scorrimento viscoso (Creep) nettamente superiore ai polimeri termoplastici, mantenendo le proprietà meccaniche stabili anche sotto carico costante e a temperature di esercizio elevate.
Con profili standard la resistenza a trazione è pari a 240 MPa in direzione longitudinale.
Per la progettazione di strutture in profili pultrusi è necessario utilizzare software che gestiscano l'ortotropia del materiale, ovvero la variazione delle proprietà meccaniche in funzione della direzione delle fibre. I programmi di riferimento sono ANSYS e Straus.
Il PRFV è un materiale fragile: non presenta una fase plastica apprezzabile prima della rottura. Il comportamento è elastico fino al cedimento, senza deformazioni permanenti progressive come quelle tipiche dei metalli.
Il pultruso non ha una curva di snervamento nel senso metallurgico del termine. Il comportamento è elastico-fragile: il materiale si deforma linearmente sotto carico e cede di netto al raggiungimento del carico limite, senza preavviso plastico.
I profili pultrusi in PRFV resistono a temperature comprese tra -40°C e +180°C senza infragilire né deformarsi, rendendoli adatti a contesti con forti escursioni termiche stagionali o in prossimità di fonti di calore industriale.
